In-process應變測量系統技術優勢
- 采用標準網格圖案，In-process既可配合成形機做在線測試又可用于離線測試。
- 只對攝像頭進行標定，不在測試過程中放至標識塊或比例尺，能給出整個測試范圍的應變場分布（如果在測試過程中放置標識塊，則標識塊將遮住某部分區域）。
- 由于采用標準網格圖案，結果重現性十分卓越，測試精度有保障。
- 不受樣件形變大小的限制，無論在線、離線測試，應變值范圍上限可達100％以上。
- 網格制作工藝簡單，對操作人員無技巧要求。網格尺寸可供用戶選擇。
- 采用四個攝像頭，視野范圍更寬廣，即使樣件表面的彎曲大于90º也能勝任測試。

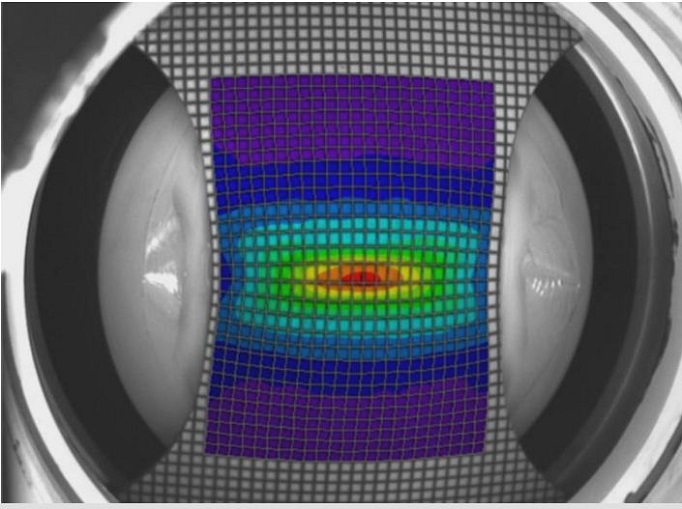

- 在線測試中，網格圖案的采用使得樣件表面十分直觀，破裂區域很明顯。
- 采用Windows XP操作系統，對操作者計算機水平要求甚低。軟件用戶界面友好，功能十分強大，操作極其簡便，測試耗時短。所有處理過程自動完成，無需人工干預。

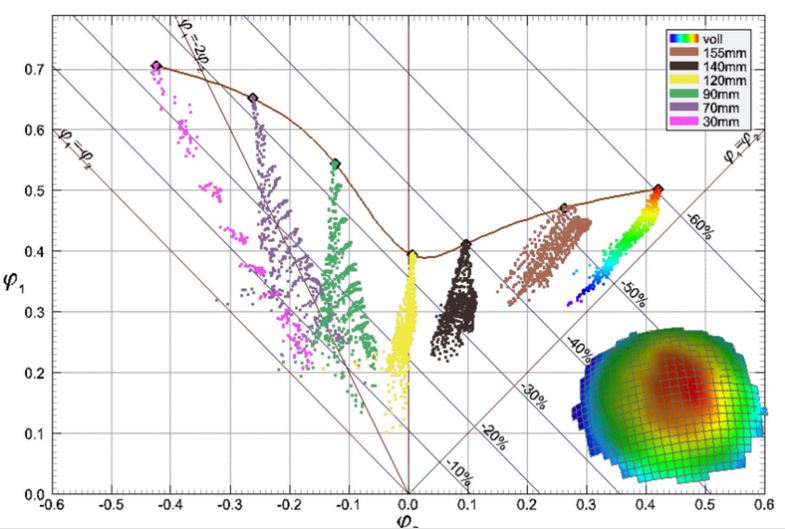

- 自動創建FLD報告
- 圖片輸出格式多樣：printer, clipboard, *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
- 數據輸出格式多樣：ASCII, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna
- 便攜式設計，儀器箱尺寸符合飛機行李箱尺寸標準。
- ViALUX在配合成形機方面有很強的經驗和技術積累，各種成形機都能適用，比如Erichsen、Roell-Amsler等。
In-process應變測量系統技術規格

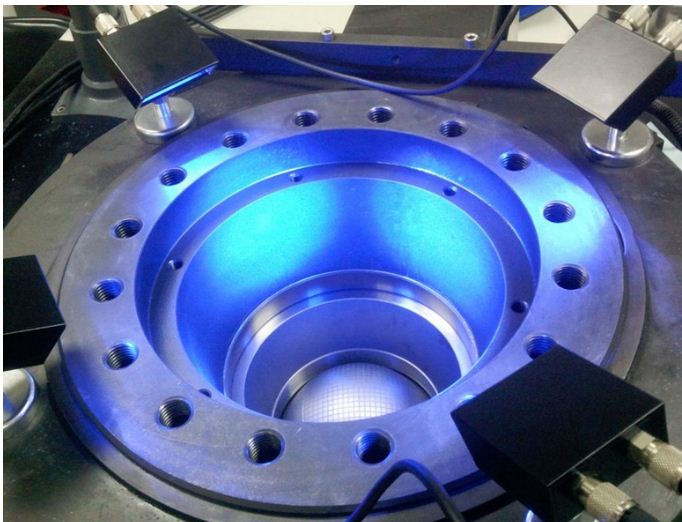

- 測試頭：4個同步掃描CCD攝像頭
- 高精度測試鏡頭
- 計算機：附加PCI影像抓取器，用于從4個步進掃描攝像頭同時同步抓取影像。
- A/D轉換卡，用于記錄成型機的模擬信號（力、沖壓位移）
- RAM擴展卡，用于長時間視頻記錄（>300張圖片存儲容量）
- 單次測試體積：500×400×200mm3 （測試體積可定制）
- 單次測量數據點：12000個節點，使用拼接功能則無限制
- 標定：尺寸可調整的標識塊
- 自動標定，大約3min，只要鏡頭不動，一次標定后可長時間工作
- 測試時間：3－5min
- 記錄：最大幀速為96幀/秒＝每秒24個影像集，每個影像集包括4張影像
- 通過機器數據自動控制數字視頻記錄的開始（幀速可定制）
- 結果： 各節點三維立體坐標圖、主要應變、次要應變、等效應變、厚度應變
- 圖片輸出格式：printer, clipboard, *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
- 數據輸出格式：ASCII, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna
軟件功能
- 圖像采集、控制和測試頭標定
- 照相機光線調整設置（曝光時間、亮度和增益）
- 在線圖像記錄
- 自動3D網格測量
- 自動應變計算
- 拼接功能
- 圖像序列分析
- 成形階梯分析
- 友好的結果后處理界面
- 調用或測量FLC
- 創建測試報告
