Comsmart 技術特點

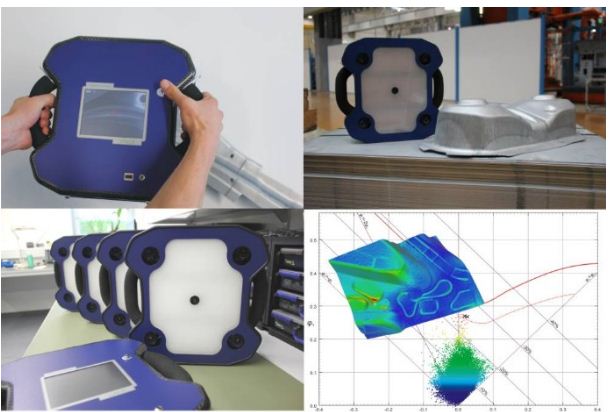

- 手持式設計使得操作十分簡單。
- 一次標定后長時間不需要標定，不在測試過程中放至標識塊或比例尺，能給出整個測試范圍的應變場分布（如果在測試過程中放置標識塊，則標識塊將遮住某部分區域）。
- 由于采用標準網格圖案，結果重現性十分卓越，測試精度有保障。
- 不受樣件形變大小的限制，應變值范圍上限可達100％以上。
- 網格制作工藝簡單，對操作人員無技巧要求。網格尺寸可供用戶選擇。
- 采用四個攝像頭，視野范圍更寬廣，即使樣件表面的彎曲大于90º也能勝任測試。
- 網格圖案的采用使得樣件表面十分直觀，破裂區域很明顯。
- Windows操作系統，對操作者計算機水平要求甚低。軟件用戶界面友好，功能十分強大，操作極其簡便，測試耗時短。所有處理過程自動完成，無需人工干預。

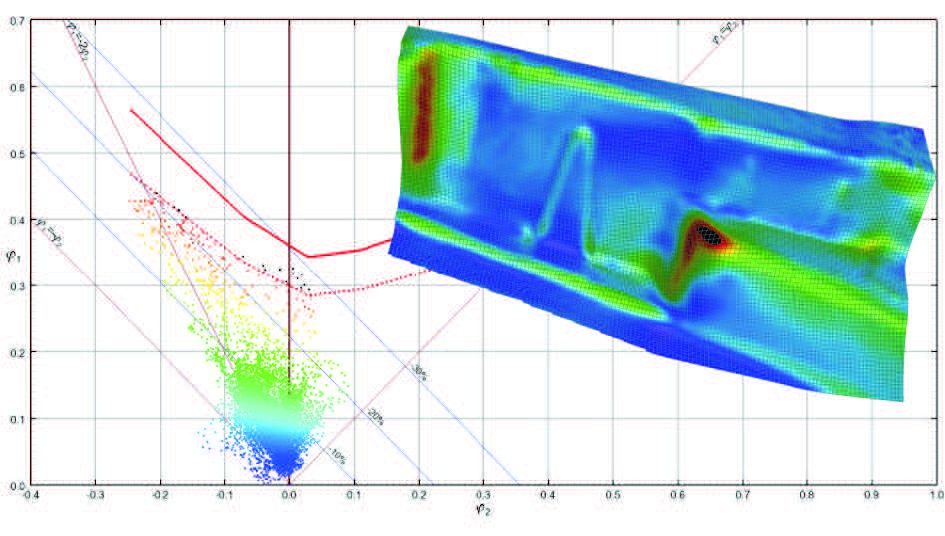

- 自動創建FLD報告
- 圖片輸出格式多樣： *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
- 數據輸出格式多樣：ASCII, MS-Excel, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna

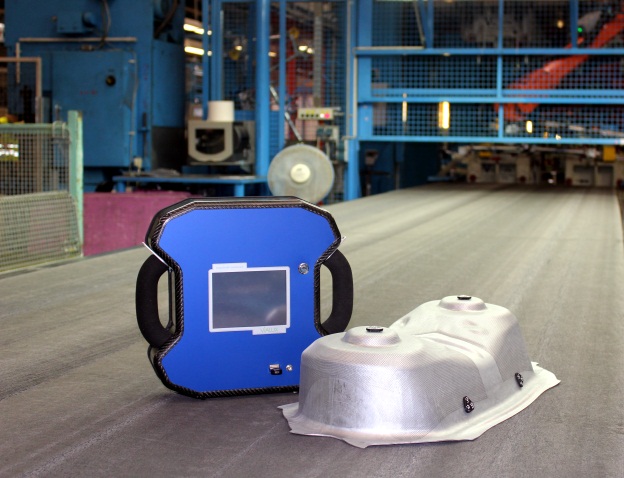

- 便攜式設計，儀器箱尺寸符合飛機行李箱尺寸標準。
- ViALUX提供的技術指標（如測試精度、應變范圍、測試體積等）都是實際測量值而非理論值，所有指標都能做實驗檢驗。
技術規格
- 測試頭：4個同步數字CCD攝像頭
- 高精度測試鏡頭（2000萬像素）
- 單次測試體積：390*340mm2 （測試體積可定制）
- 計算速度：15000個節點/min
- 標定： 尺寸可調整的標識塊，自動標定，大約3min，一次標定后可長時間工作
- 測試時間：3－5min
- 結果： 各節點三維立體坐標圖、主要應變、次要應變、等效應變、厚度應變
- 圖片輸出格式 *.bmp, *.tif, *.png, *.jpg, *.vrml, *.ps, *.eps
- 數據輸出格式：ASCII, MS-Excel, AutoForm, Pam-Stamp, *.stl, AutoCAD, LS-Dyna
軟件功能
- 圖像采集、控制和測試頭標定
- 照相機光線調整設置（曝光時間、亮度和增益）
- 自動3D網格測量
- 自動應變計算
- 拼接功能
- 成形階梯分析
- 友好的結果后處理界面
- 調用或測量FLC
- 創建測試報告
